Nyomatékszenzoros monoblokk szerelési útmutató

Az összeszerelés lépései:

1. Első lépés a menetirány szerinti BAL oldalon lévő csésze (1-es kép) menetes részének a zsírozása, majd a vázba való betekerése, meghúzása (50-70Nm) az ehhez megfelelő speciális kulccsal (4-es kép) . Figyelem! A már összeszerelt monoblokkot tartó csészét ezen az oldalon TILOS tekerni, mert az a tengely elektromos részét rögzíti, ami a kábel sérüléséhez szakadásához vezet.

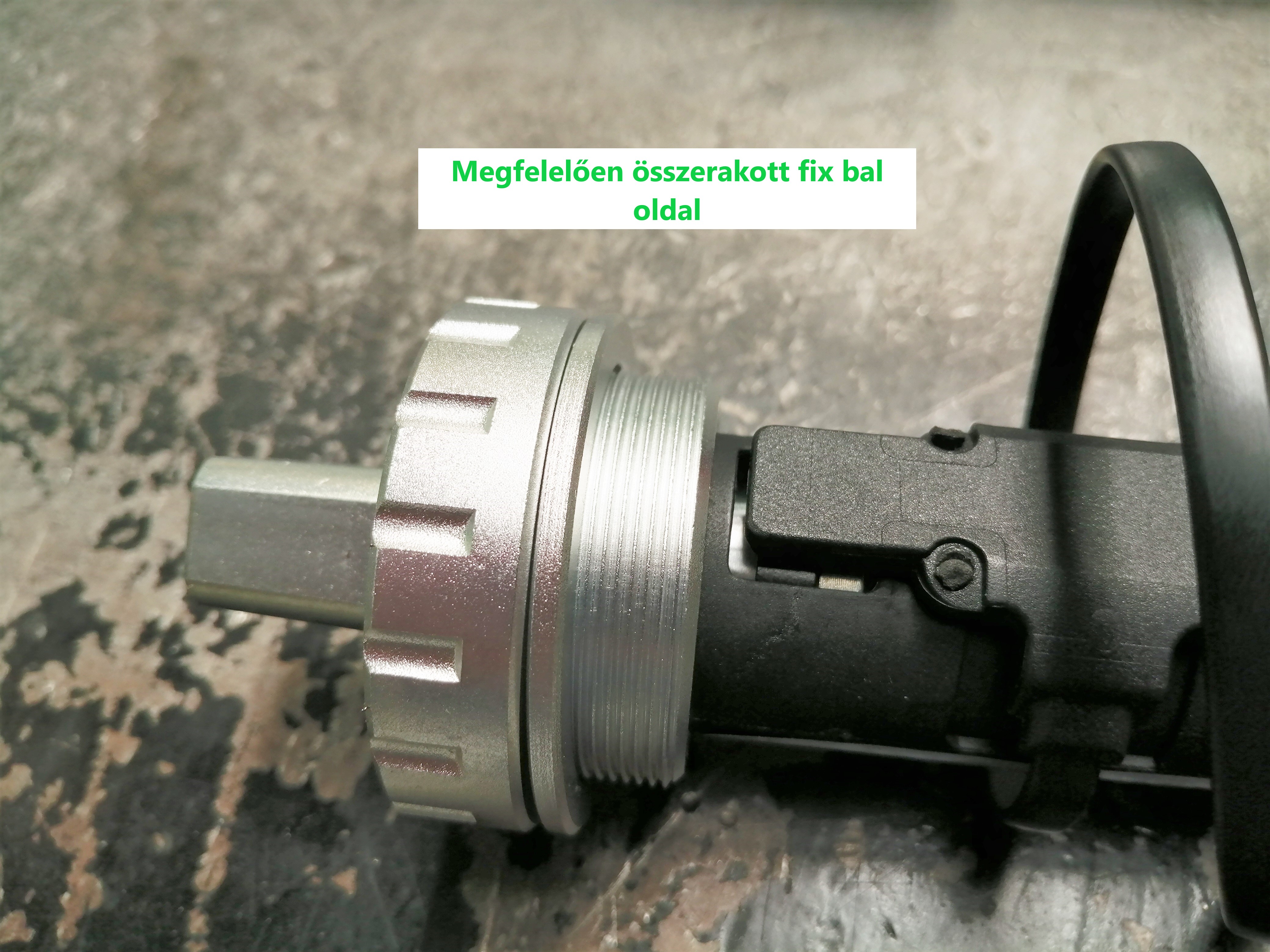

1-es kép Bal oldali csésze

2. A tengely elektromos kábelének a befűzése a vázba.
3. A tengely berakása úgy, hogy az a csészében teljesen ütközésig illeszkedjen, rendesen fel feküdjön. A tengelyen az elektromos műanyag házon a külső vezető borda bele csúszik a csésze belső részén kialakított bordák közzé, így akadályozza meg az elcsavarodást (1-es, 2-es és 3-as kép).

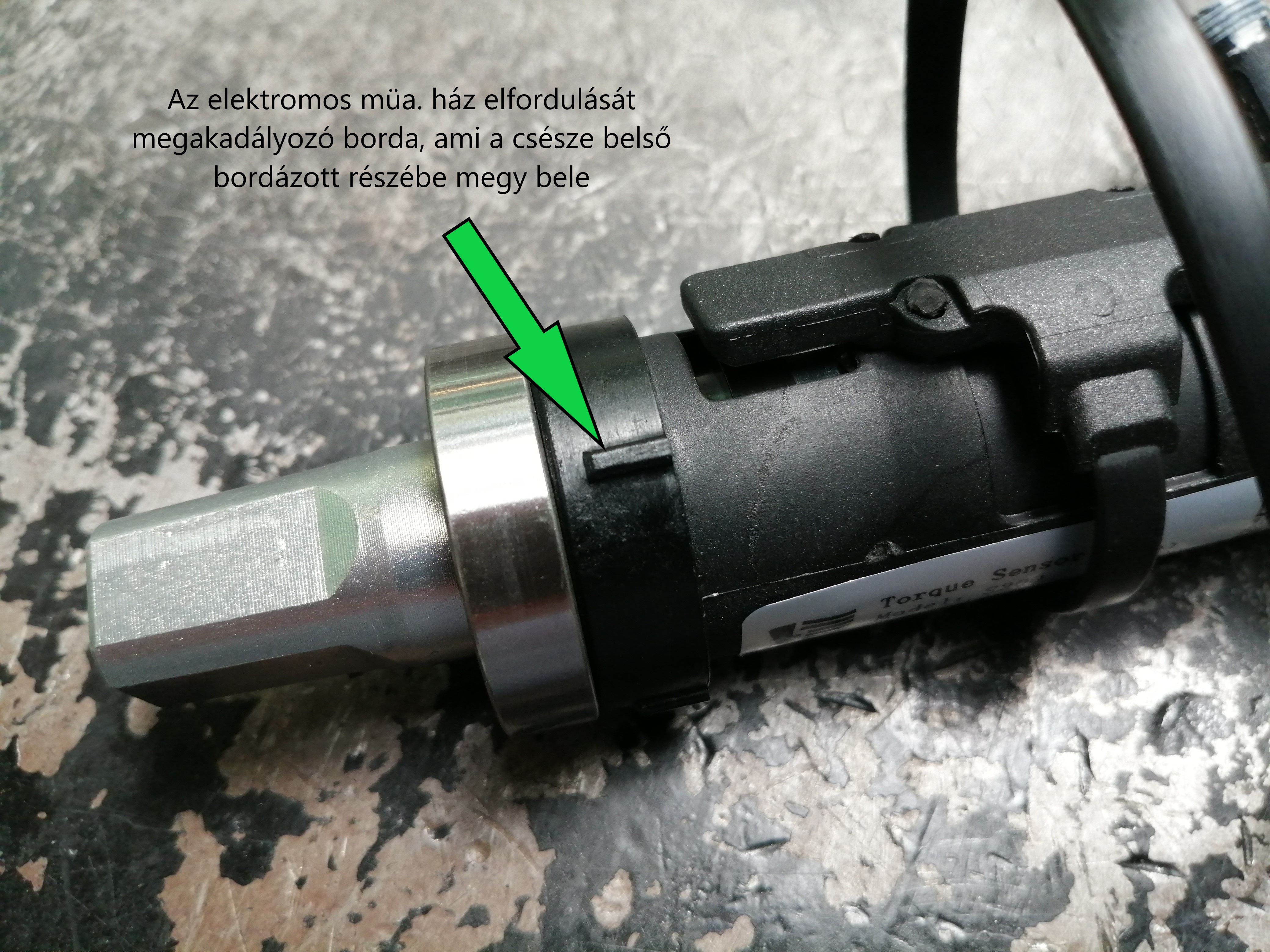

2-es kép

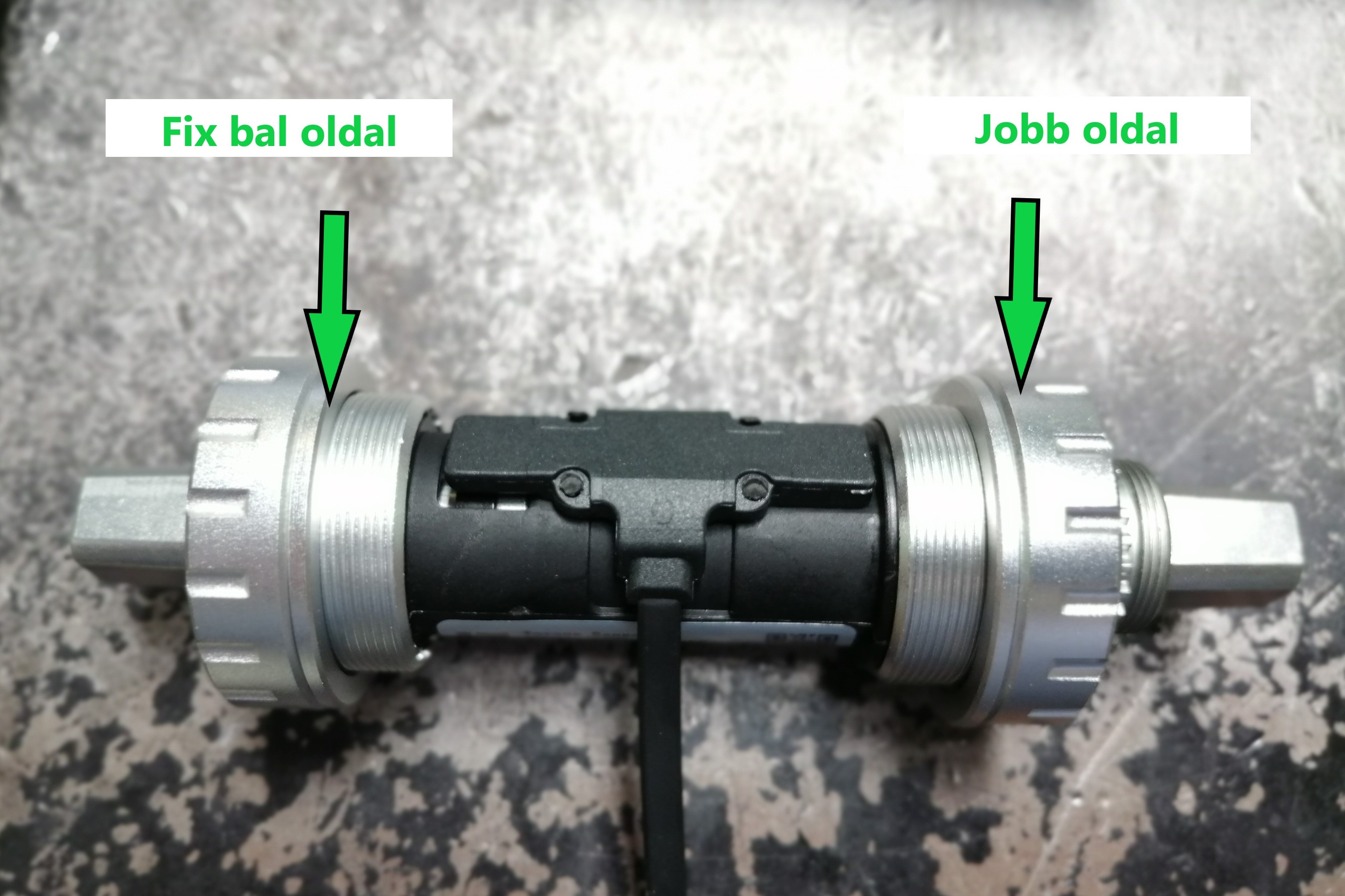

3-as kép

4. A jobb oldalon lévő csésze menetének a zsírozása a roto tartó vas felhelyezése (ha van rajta), majd a vázba való betekerése, meghúzása (50-70Nm) az ehhez megfelelő speciális kulccsal (4-es kép).

4-es kép

5. Kézzel megtekerve ellenőrzöm a tengely szabadon való elfordulását.
6. Az 5-ös képen láthatjuk a monoblokkra felhelyezett csészék illeszkedését.

5-ös kép

Figyelem!

A monoblokk javítását, cseréjét, minden esetben a tengely JOBB oldali részének a bontásával kezdjük.

A javítás alatt, kiemelt figyelmet fordítunk a tengelyen elhelyezett elektromos csatlakozó kábelre, annak épségére. A csészék szakszerű levételéhez és visszaszereléséhez, csak a hozzá megfelelő célszerszámot használjuk.



Készítettünk egy videót is a szerelés menetéről:

Kattints ide és nézd meg a videót!

A teljes anyag letölthető innen:
https://drive.google.com/drive/folders/1kYFuqme6OSm71sjEbqrT3GgEy0asD13P?usp=sharing
